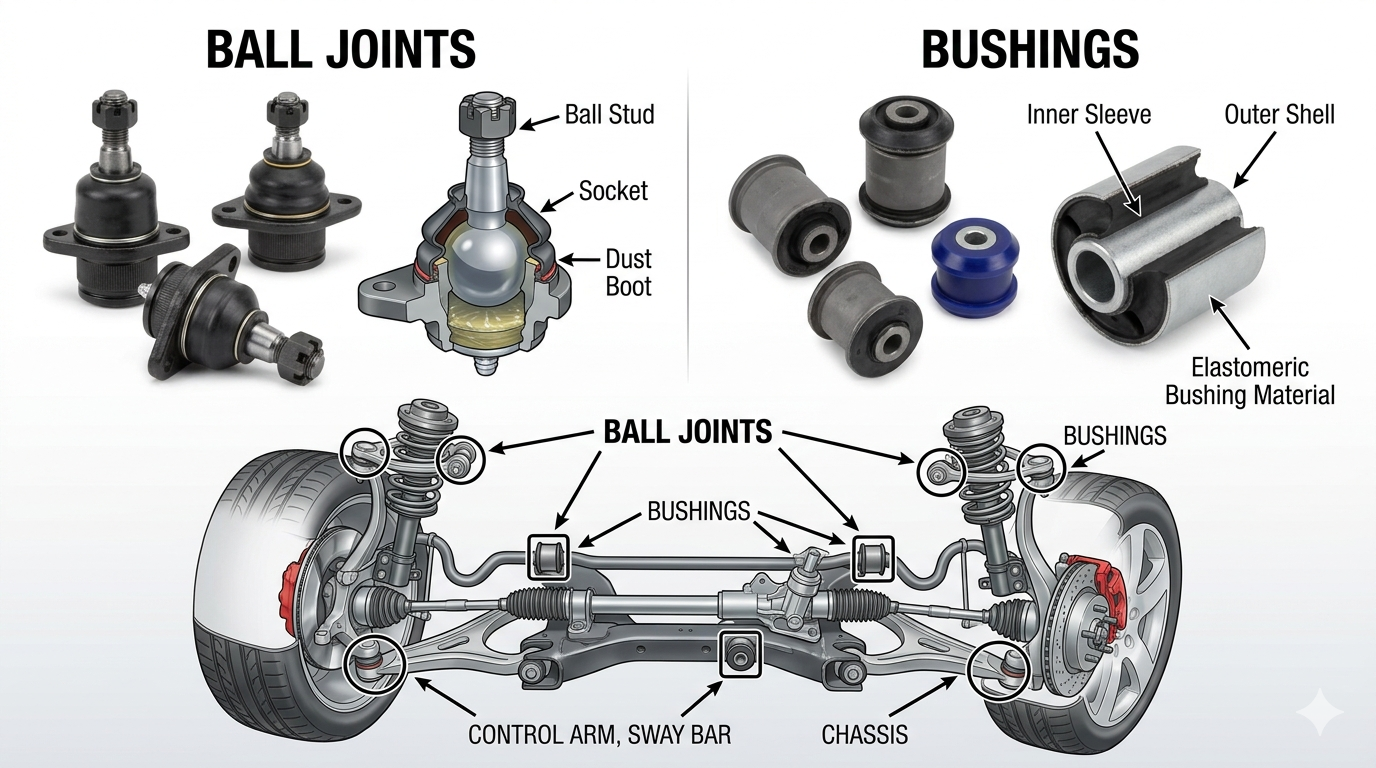

Sambungan bola dan bushing adalah dua komponen keausan paling kritis pada suspensi dan sistem kemudi kendaraan. Sendi bola adalah titik pivot berbentuk bola yang menghubungkan hub roda ke lengan kendali suspensi, memungkinkan gerakan rotasi dan sudut. Busing adalah selongsong karet atau poliuretan berbentuk silinder yang melindungi dan mengisolasi kontak logam-ke-logam pada titik pivot suspensi. Keduanya perlu diganti ketika menunjukkan permainan, retakan, atau kebisingan yang terukur — biasanya semuanya 70.000 hingga 150.000 mil tergantung pada kondisi berkendara, kualitas material, dan frekuensi perawatan. Mengabaikan usang sambungan bola dan bushing adalah salah satu penyebab utama keausan ban dini, kegagalan penyelarasan, dan hilangnya kendali kemudi.

Apa itu Sendi Bola? Fungsi, Desain, dan Lokasi

Sambungan bola adalah patauos fleksibel yang terdiri dari tiang bola baja keras yang ditempatkan di dalam rumah soket berpelumas, dirancang untuk membawa beban dan memungkinkan pergerakan multi-sumbu secara bersamaan. Anggap saja sebagai sendi pinggul manusia - sendi ini harus menopang beban yang signifikan sambil berputar bebas ke berbagai arah tanpa mengikat atau kehilangan keakuratan posisi.

Pada tipikal sistem suspensi depan, setiap roda depan mempunyai setidaknya satu sambungan bola — biasanya sambungan bola atas dan bawah dalam sistem double-wishbone, atau sambungan bola bawah tunggal dalam sistem penyangga MacPherson. Suspensi belakang pada desain multi-link independen dapat dimiliki dua hingga empat sambungan bola per roda .

Sambungan bola mempunyai dua peran berbeda tergantung pada posisinya:

• Sambungan bola yang menahan beban memikul beban kendaraan. Pada pengaturan penyangga MacPherson, sambungan bola bawah memikul beban suspensi penuh dan lebih cepat aus dibandingkan sambungan pada sistem double-wishbone yang beban didistribusikan ke dua sambungan.
• Sambungan bola pengikut memandu gerakan tetapi membawa beban vertikal minimal. Ini biasanya bertahan lebih lama tetapi masih memerlukan pemeriksaan karena kegagalannya mempengaruhi geometri kemudi.

Sambungan bola tertutup modern telah dilumasi sebelumnya dan bebas perawatan. Namun, desain yang lebih tua atau berorientasi kinerja menyertakan alat kelengkapan gemuk (Fitting Zerk) yang harus diberi gemuk setiap saat 15.000 hingga 30.000 mil untuk memperpanjang umur layanan.

Apa itu Semak? Fungsi, Bahan, dan Jenis

Busing adalah lapisan silinder — biasanya terbuat dari karet, poliuretan, atau dalam aplikasi kinerja, logam bantalan berbentuk bola — yang ditekan ke dalam komponen suspensi atau kemudi untuk meredam guncangan, mengurangi kebisingan, dan mempertahankan geometri poros. Dimanapun dua bagian suspensi logam harus berputar atau lentur satu sama lain, sebuah bushing ditempatkan di antara keduanya untuk mencegah kontak logam-ke-logam.

Bushing terdapat di seluruh suspensi dan sistem kemudi, termasuk:

• Bushing lengan kontrol — di titik pivot bagian dalam lengan kendali atas dan bawah
• Bushing sway bar (batang penstabil) dan bushing link ujung — mengamankan bilah anti-putar ke subframe dan tautan
• Busing batang penyangga — di poros belakang batang tegangan/kompresi
• Bushing lengan trailing — pada suspensi lengan multi-link dan semi-trailing belakang
• Busing subframe — mengisolasi seluruh subframe dari sasis
• Busing rak kemudi — memasang rak kemudi ke subframe

Bushing Karet vs. Poliuretan: Mana yang Lebih Baik?

Bushing karet adalah standar OEM karena paling efektif menyerap getaran dan kebisingan jalan , menawarkan pengendaraan yang patuh dengan biaya penanganan yang sedikit tidak jelas pada batasnya. Bushing poliuretan lebih keras, lebih stabil secara dimensi, dan lebih tahan terhadap oli, ozon, dan suhu ekstrem — menghasilkan respons kemudi yang lebih tajam dan masa pakai yang lebih lama (seringkali 2–3× lebih panjang dari karet ) dengan mengorbankan peningkatan transmisi NVH (Tidakise, Vibration, Harshness) ke kabin.

Sambungan Bola vs. Bushing: Sekilas tentang Perbedaan Inti

Keterangan: Perbandingan langsung ball joint dan bushing pada delapan atribut utama termasuk fungsi, bahan, gejala kegagalan, masa pakai, dan biaya penggantian.

Tanda Peringatan Ball Joint dan Bushing yang Aus

Tanda peringatan paling awal dari kerusakan ball joint dan bushing adalah suara bising yang tidak normal — khususnya suara dentingan, derit, atau ketukan dari suspensi depan saat melewati gundukan atau saat berbelok dengan kecepatan rendah. Mengenali perbedaan antara kegagalan ball joint dan kegagalan bushing secara dini akan mencegah bahaya keselamatan dan kerusakan beruntun pada ban, kesejajaran, dan komponen kemudi.

Tanda-tanda Ball Joint yang Aus

• Suara dentuman atau dentuman dari suspensi depan saat menabrak jalan berlubang, gundukan kecepatan, atau permukaan jalan yang kasar — indikator awal yang paling dapat diandalkan
• Kemudi mengembara atau tidak jelas — kendaraan melayang secara halus tanpa masukan kemudi, sehingga memerlukan koreksi kecil yang konstan
• Getaran setir pada kecepatan jalan raya, terutama antara 50–70 mph, yang disebabkan oleh geometri roda yang kendor
• Keausan ban tidak merata atau berbulu — biasanya di tepi dalam atau luar ban depan, menandakan sudut camber roda berubah secara dinamis seiring pergerakan sendi yang berlebihan
• Kegagalan inspeksi visual: lebih dari Putaran aksial 0,5 mm or Putaran radial 1,5 mm diukur dengan indikator dial menunjukkan sambungan bola yang aus dan memerlukan penggantian segera

Tanda-tanda Bushing Aus

• Mencicit atau berderit dari titik pivot suspensi selama manuver parkir lambat atau saat beban berpindah karena gundukan — karet mengering adalah penyebab paling umum
• Mengetuk atau berdenting — biasanya kurang tajam dibandingkan ketukan ball joint; lebih seperti bunyi gedebuk saat logam bersentuhan dengan logam melalui bushing yang rusak
• Ketajaman kemudi berkurang — kendaraan terasa "melayang" atau perubahan arah tidak tepat, karena geometri lengan kendali bergeser karena beban
• Terlihat retak atau sobek dari material bushing karet, terlihat pada titik pivot lengan kontrol bagian dalam selama inspeksi visual undercarriage
• Rem menukik atau body roll berlebihan — bushing sway bar dan end link yang aus menyebabkan body roll lebih banyak dibandingkan dengan desain anti-roll bar

Cara Memeriksa Sambungan Bola dan Bushing: Panduan Langkah demi Langkah

Pemeriksaan ball joint dan bushing yang benar mengharuskan kendaraan diangkat dengan aman sehingga suspensi menggantung bebas — jangan pernah melakukan pemeriksaan ini dengan mobil di atas rodanya, karena beban menutupi permainan bersama.

Pemeriksaan Sambungan Bola

1. Angkat dan dukung kendaraan pada dudukan dongkrak di bawah rangka (bukan lengan kendali) sehingga suspensi turun hingga terkulai penuh.
2. Pegang bagian atas dan bawah ban (posisi jam 12 dan jam 6) dan goyangkan dengan kuat ke dalam dan ke luar. Setiap gerakan yang terlihat menunjukkan keausan sambungan bola — untuk sambungan penahan beban, Putaran 0 mm adalah batas yang dapat diterima pada sebagian besar spesifikasi OEM.
3. Pegang ban pada posisi jam 9 dan 3 dan goyangkan kesamping. Permainan menyamping pada posisi ini menunjukkan keausan bantalan roda, bukan sambungan bola.
4. Gunakan indikator dial untuk pengukuran yang presisi: pasang ke lengan kendali dan posisikan probe pada tiang sambungan bola. Setiap bacaan di atas Aksial 0,5 mm atau radial 1,5 mm biasanya memerlukan penggantian.
5. Periksa boot debu secara visual — sepatu boot yang robek atau hilang memungkinkan terjadinya kontaminasi dan dengan cepat mempercepat keausan internal. Sepatu bot yang robek saja merupakan alasan penggantian di sebagian besar standar inspeksi profesional.

Inspeksi Busing

1. Dengan kendaraan terangkat , gunakan senter terang dan cermin untuk memeriksa secara visual semua lengan kendali, sway bar, dan bushing lengan belakang yang dapat diakses dari keretakan, robekan, atau ekstrusi (karet terjepit keluar dari wadahnya).
2. Gunakan bilah pengungkit diterapkan dengan lembut ke lengan kontrol di dekat setiap lokasi bushing. Gerakan lebih besar dari 3–4 mm ke segala arah menunjukkan kegagalan bushing.
3. Periksa kontaminasi minyak — karet yang berminyak, bengkak, atau berubah warna menunjukkan bahwa bushing telah menyerap produk minyak bumi (umumnya terjadi di dekat mesin atau transmisi), sehingga mempercepat kerusakan secara signifikan.

Bushing Karet vs. Poliuretan: Perbandingan Terperinci

Keterangan: Perbandingan bushing karet OEM versus bushing poliuretan dalam sembilan kriteria kinerja, daya tahan, dan aplikasi untuk membantu memilih material bushing yang tepat untuk kendaraan Anda.

Penggantian Ball Joint dan Bushing: Biaya, Tenaga Kerja, dan Apa yang Diharapkan

Mengganti sambungan bola dan bushing secara bersamaan selama satu kali kunjungan servis suspensi akan menghemat biaya tenaga kerja secara signifikan , karena kedua komponen memerlukan pelepasan roda, pembongkaran suspensi, dan penyelarasan pasca perbaikan — pekerjaan yang hampir seluruhnya tumpang tindih.

Biaya Penggantian Khas

• Penggantian sambungan bola (satu sudut): $150–$350 suku cadang dan tenaga kerja untuk sebagian besar mobil penumpang. Truk dan SUV dengan sambungan bola yang ditekan pada lengan kendali tugas berat berkisar dari $300–$600 per sudut .
• Penggantian bushing lengan kontrol: $80–$200 per lengan kendali jika bushing diganti secara terpisah. Menekan dan menekan bushing baru memerlukan mesin press hidrolik — sebagian besar toko mengganti seluruh rakitan lengan kendali ketika biaya penggantian bushing mendekati harga lengan rakitan, yang umum terjadi pada banyak kendaraan modern.
• Penggantian lengan kendali lengkap (bushing sambungan bola lengan sebagai rakitan): $200–$500 per sudut untuk sebagian besar kendaraan — sering kali merupakan rute paling ekonomis bila sambungan bola dan busing dipakai secara bersamaan.
• Penyelarasan empat roda setelah pekerjaan suspensi: tambahkan $80–$150 — wajib dilakukan setelah penggantian ball joint atau bushing lengan kendali.

Haruskah Anda Mengganti Ball Joint dan Bushing Secara Berpasangan?

Ya — mengganti kedua sisi secara bersamaan adalah rekomendasi standar profesional ketika jarak tempuh melebihi 80.000 mil atau ketika kendaraan berusia lebih dari 8 tahun. Tingkat keausan komponen sama karena jarak tempuh yang sesuai dan paparan lingkungan. Mengganti hanya sisi yang gagal akan membuat sisi yang berlawanan kemungkinan akan gagal dalam waktu 12-18 bulan, sehingga memerlukan pengulangan biaya tenaga kerja yang sama.

Faktor-Faktor Yang Mempercepat Keausan Ball Joint dan Bushing

Kondisi berkendara dan muatan kendaraan memiliki dampak yang lebih besar terhadap masa pakai ball joint dan bushing dibandingkan jarak tempuh saja — kendaraan yang dikendarai sejauh 50.000 mil di jalan pedesaan yang kasar mungkin memiliki keausan suspensi yang lebih buruk dibandingkan kendaraan yang menempuh jarak 100.000 mil di jalan raya.

• Jalan yang kasar atau tidak beraspal: Dampak lubang memberikan beban kejut 3–5× lebih besar dari beban jalan normal ke sendi bola. Satu benturan lubang yang parah dapat merusak soket bola atau merusak bushing karet yang sudah rusak.
• Muatan atau penarik berat: Memuat kendaraan melebihi nilai GVWR-nya akan meningkatkan beban sambungan bola secara proporsional. Menarik pada kapasitas tetapan maksimum diperkirakan secara terus-menerus mengurangi umur ball joint 20–35% dibandingkan dengan penggunaan tanpa muatan.
• Suspensi yang diangkat: Kit pengangkat suspensi meningkatkan sudut pengoperasian poros CV dan sambungan bola melebihi rentang desainnya, sehingga mempercepat keausan secara drastis — sering kali mengurangi masa pakai sambungan bola hingga 30.000–50.000 mil di truk-truk yang terangkat berat.
• Perataan yang diabaikan: Ketidaksejajaran menyebabkan pembebanan samping yang tidak merata pada sambungan bola dan tegangan lentur yang tidak normal pada bushing. Kendaraan dengan adil 0,5° kelebihan camber dapat mempercepat keausan sambungan bola bagian dalam hingga 40%.
• Sepatu bot debu robek: Setelah boot pelindung pada ball joint atau bushing robek, kotoran, pasir, dan masuknya air akan segera terjadi. Gemuk yang terkontaminasi pada soket sambungan bola mengikis lapisan soket, sehingga mengurangi sisa masa pakai selama bertahun-tahun bulan .
• Lingkungan garam dan korosi: Garam jalanan di iklim musim dingin menembus antara rumah sambungan bola dan lengan kendali, menyita komponen dan mempercepat korosi eksternal yang pada akhirnya membahayakan rumah sambungan itu sendiri.

Konsekuensi Mengabaikan Ball Joint yang Gagal: Perspektif Keamanan

Sambungan bola yang gagal total - yang mana tiangnya terpisah dari soketnya - menyebabkan hilangnya kendali kemudi dan roda secara langsung dan total , yang oleh Administrasi Keselamatan Lalu Lintas Jalan Raya Nasional (NHTSA) diklasifikasikan sebagai kegagalan keselamatan yang sangat besar. Ketika sambungan bola bawah terpisah, roda akan roboh ke dalam (kegagalan camber negatif), spindel turun, dan kendaraan tidak memiliki otoritas kemudi atau pengereman pada tikungan tersebut.

Data NHTSA menunjukkan hal itu kegagalan komponen suspensi — termasuk sambungan bola — terhitung kira-kira 5.000 kendaraan bermotor mengalami kecelakaan setiap tahunnya di Amerika Serikat. Tidak seperti kegagalan bushing, yang menurunkan kinerja secara bertahap, kegagalan ball joint bisa terjadi secara tiba-tiba dan tanpa peringatan lebih lanjut setelah tahap awal clunking.

Aturan keselamatan praktis: setiap permainan terukur pada sambungan bola yang menahan beban adalah alasan untuk penggantian segera . Tidak ada ambang batas "monitor dan penggerak" yang dapat diterima untuk sambungan bola penahan beban yang aus.

Pertanyaan yang Sering Diajukan Tentang Ball Joint dan Bushing

Kesimpulan: Memprioritaskan Kesehatan Ball Joint dan Bushing Tidak Dapat Dinegosiasikan

Sambungan bola dan bushing work as a system — ketika salah satu mengalami penurunan, yang lain terpaksa memberikan kompensasi, sehingga mempercepat keausan pada seluruh suspensi. Memperlakukannya sebagai permasalahan yang terpisah dan independen akan menyebabkan perbaikan yang tidak tuntas, penyelarasan yang berulang, dan keausan ban yang berkepanjangan.

Kesimpulan praktisnya: periksa sambungan bola dan bushing pada setiap putaran ban (setiap 5.000–7.500 mil), ganti komponen yang aus pada pasangan gandar, selalu ikuti pekerjaan suspensi dengan penyelarasan empat roda, dan pilih kualitas komponen yang sesuai dengan kasus penggunaan kendaraan Anda — karet OEM untuk pengemudi harian yang berorientasi pada kenyamanan, poliuretan untuk aplikasi performa atau tugas berat.

Penyegaran suspensi depan secara menyeluruh — termasuk keduanya sambungan bola dan bushing — biasanya berharga $600–$1.200 untuk sebagian besar kendaraan penumpang dan merupakan salah satu investasi pemeliharaan dengan dampak tertinggi yang tersedia untuk memulihkan keselamatan dan dinamika berkendara pada kendaraan apa pun yang melampaui jarak 80.000 mil.
